隨著建筑行業(yè)的發(fā)展,水泥混凝土施工的耐久性受到更多人的重視。就目前狀況來看,我國建筑砂漿消耗的水泥占水泥產(chǎn)量的1/3,但是建筑抹灰砂漿的耐久性卻存在很多隱患,導致其出現(xiàn)大量的質量問題,主要表現(xiàn)為:掉粉問題、開裂問題以及空鼓等問題。

01、影響建筑抹灰砂漿耐久性的因素分析

1.1抹灰砂漿掉粉的原因分析

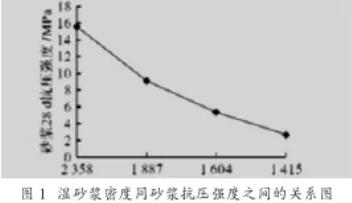

用濕砂漿密度表示建筑砂漿中的空氣含量,用灰砂質量比表示砂漿中的水泥含量,濕砂漿密度同砂漿抗壓強度之間的關系圖如圖1所示。

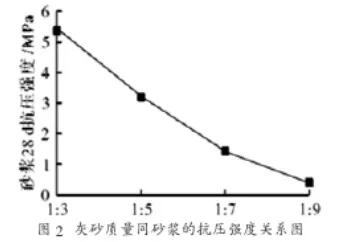

灰砂質量同砂漿的抗壓強度之間的關系如圖2所示。

由圖2可知,隨著砂漿密度的減小,砂漿的抗壓強度會逐漸降低。通過這一現(xiàn)象說明,每噸干砂漿中能保證250kg水泥量,同時摻入一定量的引氣劑可以改善砂漿的施工性能,才能夠保證砂漿具有一定的強度。砂漿中的灰砂質量也會對砂漿的耐久性產(chǎn)生影響。砂漿的灰砂質量比增加時,砂漿的抗壓強度就會降低。目前我國現(xiàn)場拌制的抹灰砂漿還沒有形成量化的技術指標要求,施工人員的施工技術也會對砂漿的耐久性造成影響,抹灰砂漿需要大面積的抹灰,但是一些工程施工中,施工人員只是重視工程的施工性能和經(jīng)濟性,主要通過增加砂參量增強施工性能,結果卻導致砂強度降低。

1.2抹灰砂漿開裂的原因分析

與純水泥砂漿比較,工廠中的水泥砂漿當中的水泥含量較低,很多工廠都采用粉煤灰代替水泥量,不僅降低了砂漿的密度,同時也降低了砂漿的抗壓強度。優(yōu)化砂漿中使用的粉煤灰大多都是改性粉煤灰,不僅能夠提高粉煤灰的反應活性,同時還能夠提高砂漿的強度。但是優(yōu)化砂漿當中有摻入引氣劑,導致砂漿的強度明顯下降。砂漿的收縮率還會受到養(yǎng)護時間的影響。一般情況下,自由收縮的砂漿不會開裂,但是一旦砂漿受到約束,就會產(chǎn)生相應的拉應力,當拉應力超過砂漿的抗拉強度時會產(chǎn)生開裂。

02、增強建筑抹灰砂漿耐久性的主要策略分析

2.1加強砂漿強度等級的控制

提升建筑抹灰砂漿耐久性要確保施工性能良好的基礎上對砂漿的強度等級進行控制,同時對砂漿的收縮率和彈性模量加以控制。較低的砂漿強度會引發(fā)掉粉,砂漿強度過高時,砂漿的收縮率和彈性模量就會增大,從而引發(fā)開裂現(xiàn)象的產(chǎn)生。鑒于這種現(xiàn)狀,砂漿強度的高低需要適當控制,施工中應該將室內抹灰砂漿的強度等級控制到M5,室外抹灰砂漿的強度等級控制在M10,這樣才能夠滿足工程施工的實際要求。

2.2加強抹灰砂漿施工材料的控制

要想增強建筑抹灰砂漿的耐久性,施工材料的控制是關鍵。首先,應該減少純水泥的用量,使用礦物摻合料,通過這種方式減少砂漿的收縮強度,以此降低砂漿的性模型。此外,可以增加膠凝材料中的石膏含量,通過化學膨脹效應減少因為水分蒸發(fā)產(chǎn)生的收縮。抹灰砂漿中還需要添加一些保水材料,由于抹灰砂漿的使用形式是以一種薄層形式的方式添加上去的,砂漿本身同周圍環(huán)境的接觸面積較大,導致砂漿中的水分極易丟失。使用保水材料能夠使砂漿中的水分丟失速度減緩,為膠凝材料的水反應提供大量的水分,進而保證砂漿強度的正常。

2.3利用引氣劑降低砂漿的彈性模量

抹灰砂漿在使用中需要添加一定量的引氣劑,利用引氣劑能夠的大幅降低砂漿的彈性模量。當收縮率同時,砂漿層與基層之間溫度和濕度發(fā)生變化時就會產(chǎn)生剪切應力,彈性模量低的剪切應力相應較小,同時,砂漿同基層之間的粘接強度也會降低,粘接失效的可能性就小,這樣一來,可以保證砂漿層的耐久性滿足施工要求。

03、結束語

終上所述,提高砂漿耐久性的關鍵就必須加強砂漿強度的控制,同時對砂漿的彈性模量和收縮率加以控制,才能夠確保抹灰砂漿的質量滿足施工要求,確保建筑的質量符合要求。

相關閱讀：外墻脫落的罪魁禍首——無機保溫砂漿？ ｜ 建筑砂漿常見的18個常識
